產品概述
TLX-GTN[L鋼制框架結構，S混凝土結構]自然通風冷卻塔是靠塔內外的空氣密度差或自然風力形成的空氣對流作用進行通風的冷卻塔。

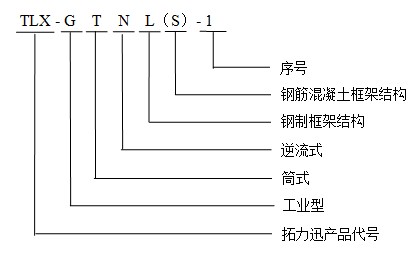

型號說明
|
|
|
|
|

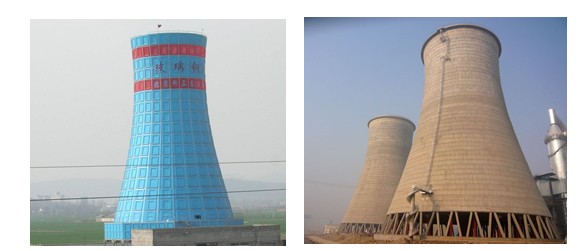

鋼制結構
|
混凝土結構
|
結構組成
該系冷卻主要由集水池、支柱、塔身、淋水裝置和除水器組成。集水池多為在地面下約2米深的圓形水池，塔身為有利于自然通風的雙曲線形無肋無梁柱的薄壁空間結構。冷卻塔通風筒包括下環梁、筒壁、塔頂剛性環3部分。下環梁位于通風筒殼體的下端，風筒的自重及所承受的其他荷載都通過下環梁傳遞給斜支柱，再傳到基矗筒壁是冷卻塔通風筒的主體部分，它是承受以風荷載為主的高聳薄殼結構，對風十分敏感。塔頂剛性環位于殼體頂端，是筒殼在頂部的加強箍，它加強了殼體頂部的剛度和穩定性。
斜支柱為通風筒的支撐結構，主要承受自重、風荷載和溫度應力。斜支柱在空間是雙向傾斜的，按其幾何形狀有“人”字形、“V”字形和“X”字形柱，截面通常有圓形、矩形、八邊形等。一般按雙拋物線設計，基礎主要承受斜支柱傳來的全部荷載，按其結構形式分有環形基礎（包括倒“T”型基礎）和單獨基�；A的沉降對殼體應力的分布影響較大、敏感性強。故斜支柱和基礎在冷卻塔優化計算和設計中亦顯得十分重要。

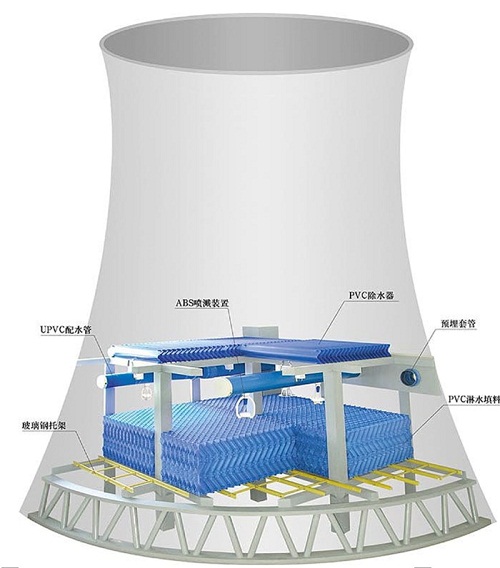

塔內上部為風筒，筒壁第一節（下環梁）以下為配水槽和淋水裝置，統制為淋水構架，多用PE或PVC材料制成。塔底有一個蓄水池，需根據蒸發量連續補水。淋水裝置是使水蒸發散熱的主要設備。運行時，水從配水槽向下流淋滴濺，空氣從塔底側面進入，與水充分接觸后帶著熱量向上排出。冷卻過程以蒸發散熱為主，一小部分為對流散熱。
產品特點
占地面積小，布置緊湊，水量損失小，且冷卻效果不受風力影響；
該塔不存在風機、電機維修問題，與機力通風冷卻塔比較，維修費用少，運行可靠；
出塔風速小，噪音極低。
適用范圍
本系列產品適用于各種工業凈環水系統，進水中懸浮物含量≤50mg/L，進出水溫差≤10℃。
規格性能
|
型號
|
塔總高m
|
塔底直徑m
|
淋水面積m2
|
填料高度m
|
進水管徑DN
|
塔型
|
循環水量m3/h
|
|
TLX-GTN[ ]-1
|
14.6
|
3.4
|
7
|
1
|
100
|
直筒形
|
40
|
|
TLX-GTN[ ]-2
|
14.6
|
4.0
|
10
|
1
|
125
|
直筒形
|
60
|
|
TLX-GTN[ ]-3
|
19.6
|
5.8
|
20.4
|
1
|
200
|
錐筒形
|
120
|
|
TLX-GTN[ ]-4
|
21.6
|
6.6
|
26.5
|
1
|
200
|
錐筒形
|
160
|
|
TLX-GTN[ ]-5
|
21.6
|
7.5
|
33
|
1
|
250
|
錐筒形
|
200
|
|
TLX-GTN[ ]-6
|
21.6
|
8.65
|
38.5
|
1
|
300
|
錐筒形
|
250
|
|
TLX-GTN[ ]-7
|
21.6
|
9.1
|
50.3
|
1
|
300
|
錐筒形
|
300
|
|
TLX-GTN[ ]-8
|
21.6
|
9.5
|
58
|
1
|
350
|
錐筒形
|
350
|
|
TLX-GTN[ ]-9
|
23.6
|
10.33
|
64.5
|
1.25
|
350
|
雙曲線
|
400
|
|
TLX-GTN[ ]-10
|
24.6
|
10.9
|
71
|
1.25
|
400
|
雙曲線
|
500
|
|
TLX-GTN[ ]-11
|
24.6
|
12
|
84.3
|
1.25
|
400
|
雙曲線
|
600
|
|
TLX-GTN[ ]-12
|
24.6
|
13.2
|
102
|
1.25
|
450
|
雙曲線
|
700
|
|
TLX-GTN[ ]-13
|
24.6
|
14.4
|
118
|
1.25
|
450
|
雙曲線
|
800
|
|
TLX-GTN[ ]-14
|
24.6
|
16.5
|
143
|
1.25
|
500
|
雙曲線
|
1000
|
|
TLX-GTN[ ]-15
|
24.6
|
17.8
|
172
|
1.25
|
550
|
雙曲線
|
1200
|
|
TLX-GTN[ ]-16
|
24.6
|
18.8
|
201
|
1.25
|
600
|
雙曲線
|
1400
|
|
TLX-GTN[ ]-17
|
31.8
|
21.06
|
254
|
1.25
|
650
|
雙曲線
|
1600
|
|
TLX-GTN[ ]-18
|
31.8
|
22
|
280
|
1.25
|
700
|
雙曲線
|
1800
|
|
TLX-GTN[ ]-19
|
31.8
|
23.2
|
310
|
1.25
|
800
|
雙曲線
|
2000
|
|
TLX-GTN[ ]-20
|
31.8
|
24.3
|
340
|
1.25
|
850
|
雙曲線
|
2200
|
|
TLX-GTN[ ]-21
|
31.8
|
25.8
|
380
|
1.25
|
900
|
雙曲線
|
2400
|
|
TLX-GTN[ ]-22
|
31.8
|
27.48
|
425
|
1.25
|
950
|
雙曲線
|
2800
|
|
TLX-GTN[ ]-23
|
36.6
|
28.4
|
506
|
1.25
|
1000
|
雙曲線
|
3200
|
|
TLX-GTN[ ]-24
|
36.6
|
29.5
|
551
|
1.25
|
1050
|
雙曲線
|
3600
|
|
TLX-GTN[ ]-25
|
36.6
|
30.8
|
607
|
1.25
|
1100
|
雙曲線
|
4000
|
|
TLX-GTN[ ]-26
|
36.6
|
32.1
|
665
|
1.25
|
1200
|
雙曲線
|
4500
|
|
TLX-GTN[ ]-27
|
46.2
|
34
|
755
|
1.25
|
1250
|
雙曲線
|
5000
|
|
TLX-GTN[ ]-28
|
46.2
|
36
|
855
|
1.25
|
1400×2
|
雙曲線
|
6000
|
|
TLX-GTN[ ]-29
|
46.2
|
38
|
962
|
1.25
|
1050×2
|
雙曲線
|
7000
|
|
TLX-GTN[ ]-30
|
55.8
|
40
|
1075
|
1.25
|
1100×2
|
雙曲線
|
8000
|
|
TLX-GTN[ ]-31
|
55.8
|
44.1
|
1304.4
|
1.25
|
1200×2
|
雙曲線
|
9000
|
|
TLX-GTN[ ]-32
|
55.8
|
45.2
|
1449.3
|
1.25
|
1250×2
|
雙曲線
|
10000
|
|
TLX-GTN[ ]-33
|
65.4
|
47.3
|
1594.2
|
1.25
|
1300×2
|
雙曲線
|
11000
|
|
TLX-GTN[ ]-34
|
65.4
|
49.3
|
1739.1
|
1.25
|
1400×2
|
雙曲線
|
12000
|
注：TLX-GTNL（S）系列塔的參考冷卻水量是按下列條件計算的：θ=31℃，t=27℃，Pa=711mmHg，t1=42℃,t2=32℃。如上述條件有變化，則冷卻水量相應變化。
|
