產品概述
我公司生產的TLX-GFN[L鋼制框架結構，S混凝土框架結構]系列冷卻塔，水流在塔內垂直落下，氣流方向與水流方向相反，單格水量為800~5000m3/h，共十一種規格。具有熱力性能好、電耗少、整塔穩定性好、外型美觀、噪音低、施工安裝周期短、成本低等特點。廣泛用于石油、化工、冶金、發電等企業大水量的循環系統中。
設計工況及代碼意義
空氣干球溫度：θ=31.5℃
空氣濕球溫度：τ=28℃
大氣壓力：P=1.0×105Pa
進塔水溫：t1=42~43℃
出塔水溫：t2=32~33℃

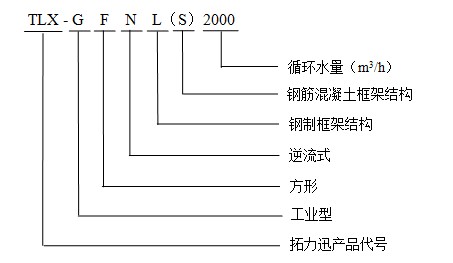

型號說明
冷卻塔組成及特點
1、塔體受力結構：
TLX-GFNL為鋼制框架結構，自振頻率12Hz，運行的****振幅0.14mm。鋼件采取了加強防腐措施，鍍鋅或涂環氧瀝青漆二道。
TLX-GFNS為鋼筋混凝土框架結構，自振頻率12Hz，運行的****振幅0.09mm。
2、圍護結構：為聚酯玻璃鋼材質，重量輕、強度高、耐腐蝕、美觀、抗老化。
3、風筒：為動能回收型玻璃鋼材質，氣流組織合理、效率高、質輕高強耐腐蝕。
4、風機：葉片材質為環氧玻璃鋼，葉片為機翼形，內充填發泡塑料，風機氣動力合理、風量大、效率高、噪音低、耐腐蝕。
5、減速機：水平臥式、噪音低、效率高、油潤滑可靠、檢修方便，根據用戶要求也可配套油溫、油位、震動報警裝置。
6、電機：為清華大學設計的冷卻塔專業風機，有防爆和不防爆兩種，也可配雙速電機。用戶訂貨時說明電機配套要求。
7、淋水填料：填料片大波上壓小波，剛性大、比表面積大、對水的再分配能力強、水膜形成均勻、停留時間長，水滴不致避開填料而直接落下。填料上有雙向凹凸安裝頭，組裝粘接牢固、不倒伏、不變形、水質差時也不易連堵塞。填料為改性PVC材質，耐溫-35℃~65℃，阻燃，性能符合能源部NDGJ88-89“冷卻塔塑料淋水填料技術規定”。也可根據用戶要求定制玻璃鋼材質的淋水填料。
8、配水系統：為管式配水，采用反射II型噴頭，進水壓力只要求在進水管中心標高處有1.5m自由水頭即可。
9、收水器：塔內在水管上用HC160-45正鋒型收水器，收水效果顯著。在冷卻塔運行時，漂水量小于0.01%。
10、進水管：冷卻塔與冷卻塔使用單位的接管分界線在塔上，見產品說明書上的圖，按平焊鋼板法蘭（S311/32）pg=1.0×106Pa。
11、水池：本塔下的水池及基礎、預留鋼板等由用戶負責，水池與塔的連接基礎及荷載等，本產品說明書已標出其要求，水池施工圖也可委托我公司設計。
技術規格
|
型號
|
冷卻水量m3/h
|
風機直徑mm
|
電機功率kW
|
風機轉速r/min
|
風機型號
|
風機風量m3/h
|
全壓Pa
|
靜壓kPa
|
自重t
|
運行重t
|
噪音dB(A)
|
|
TLX-GFNL800
|
800
|
4700
|
30
|
240
|
F47
|
62萬
|
132
|
98
|
10.43
|
31.5
|
75
|
|
TLX-GFNS800
|
8.13
|
91.80
|
|
TLX-GFNL1000
|
1000
|
4700
|
37
|
240
|
F47
|
78萬
|
148
|
95
|
11.5
|
45.2
|
75
|
|
TLX-GFNS1000
|
10.13
|
118.2
|
|
TLX-GFNL1200
|
1200
|
5460
|
45
|
165
|
F55
|
93萬
|
148
|
95
|
11.37
|
48.4
|
75
|
|
TLX-GFNS1200
|
11.37
|
148.4
|
|
TLX-GFNL1500
|
1500
|
6000
|
55
|
165
|
F60
|
120萬
|
157
|
110
|
13.46
|
54.5
|
75
|
|
TLX-GFNS1500
|
12.46
|
235.6
|
|
TLX-GFNL2000
|
2000
|
7000
|
75
|
149
|
F70
|
160萬
|
160
|
110
|
15.3
|
62.6
|
78
|
|
TLX-GFNS2000
|
13.52
|
306.9
|
|
TLX-GFNL2500
|
2500
|
8000
|
90
|
149
|
F80
|
200萬
|
164
|
110
|
19.43
|
71.7
|
78
|
|
TLX-GFNS2500
|
15.43
|
409.3
|
|
TLX-GFNL3000
|
3000
|
8500
|
110
|
149
|
F85
|
218萬
|
170
|
120
|
23.8
|
88.4
|
79
|
|
TLX-GFNS3000
|
21.82
|
473.2
|
|
TLX-GFNL3500
|
3500
|
8500
|
132
|
149
|
F85
|
240萬
|
170
|
116
|
26.64
|
94.7
|
79
|
|
TLX-GFNS3500
|
26.08
|
651
|
|
TLX-GFNL4000
|
4000
|
9140
|
160
|
110
|
F92
|
252萬
|
170
|
120
|
38.14
|
102.5
|
79
|
|
TLX-GFNS4000
|
30.94
|
728.5
|
|
TLX-GFNL4500
|
4500
|
9140
|
185
|
110
|
F92
|
282萬
|
170
|
120
|
41.6
|
112.8
|
80
|
|
TLX-GFNS4500
|
33.85
|
805.1
|
|
TLX-GFNL5000
|
5000
|
10000
|
200
|
110
|
F100
|
315萬
|
170
|
120
|
45.8
|
129.6
|
80
|
|
TLX-GFNS5000
|
43.78
|
862.4
|
注：1、設備重量以單塔為單位；
2、設備重量欄中，自重為生產廠供貨產品重量；
3、砼體積是水池基礎面±0.00標高以上部分砼框架結構體積；
4、砼的比重以2.6t/m3計，運行重是±0.00標高以上整個塔運行時的重量；
5、本公司可對用戶的特殊工藝要求進行另行設計。
外形尺寸
|
型號
|
B
|
H
|
H1
|
H2
|
H3
|
L
|
Φ1
|
Φ2
|
DN
|
|
TLX-GFN[ ]800
|
7800
|
8100
|
4200
|
2000
|
5000
|
300
|
4730
|
5280
|
250
|
|
TLX-GFN[ ]1000
|
8400
|
8800
|
4800
|
2200
|
5200
|
300
|
4730
|
5280
|
300
|
|
TLX-GFN[ ]1200
|
9400
|
9300
|
4800
|
2200
|
5700
|
400
|
5580
|
6200
|
300
|
|
TLX-GFN[ ]1500
|
10300
|
10200
|
5000
|
2400
|
5900
|
400
|
6120
|
7200
|
400
|
|
TLX-GFN[ ]2000
|
12000
|
11500
|
5600
|
2600
|
6100
|
400
|
7120
|
8500
|
450
|
|
TLX-GFN[ ]2500
|
13200
|
11600
|
5800
|
2800
|
6300
|
400
|
8120
|
9600
|
500
|
|
TLX-GFN[ ]3000
|
14500
|
11900
|
6500
|
3000
|
7000
|
500
|
8600
|
10200
|
500
|
|
TLX-GFN[ ]3500
|
15800
|
12700
|
6500
|
3300
|
7300
|
500
|
8600
|
10200
|
400
|
|
TLX-GFN[ ]4000
|
16800
|
13000
|
6900
|
3700
|
7700
|
500
|
9220
|
11000
|
450
|
|
TLX-GFN[ ]4500
|
17800
|
14400
|
7200
|
4000
|
8000
|
600
|
9220
|
11000
|
450
|
|
TLX-GFN[ ]5000
|
18800
|
14400
|
7600
|
4400
|
8400
|
600
|
10140
|
12000
|
500
|

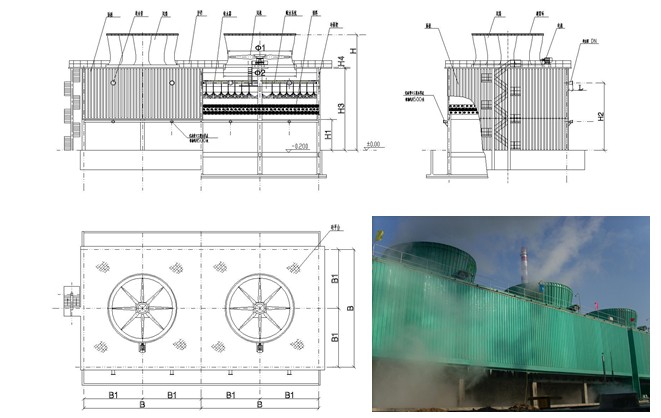

鋼制框架結構逆流式冷卻塔外形圖
混凝土框架結構逆流式冷卻塔外形圖
|
