產品概述
TLX-GFN[L鋼制框架結構，S混凝土框架結構]系列橫流式冷卻塔是水流從塔上部垂直落下、空氣水平流動通過淋水填料、氣流與水流正交的冷卻塔，單塔冷卻水量分別為800~5000m3/h，也能并聯使用，它的特點是氣流速度高，噪音略高于組裝塔，但低于逆流塔，占地面積小。
型號說明
結構特點
本系列采用兩側進風，靠頂部的風機使空氣經由塔兩側的填料，與熱水進行質交換，濕熱空氣再排向塔外，填料采用兩側有凸點的點波片，通過安裝使點波片粘結成整體，以提高剛性，由于兩面有凸點，避免廠水滴直接滴下的機會，提高了形成水膜的作用，填料尾部設有收水措施。
風機采用低轉速、低動壓的機翼型玻璃鋼風機葉片。采用滌綸纖維增強的動力帶，它的噪聲小、傳動效率高，遇水不打滑。由于兩側進風，填料由水池底部直接堆放到配水槽。因此，沒有像逆流塔那種滴水的聲音，這對于降低冷卻塔的噪聲是十分有利的。考慮到組裝方便，冷卻塔的基座安放在條形鋼筋混凝土基礎上。樣本中的基礎尺寸僅供參考，各基座的受力可取平均值。地腳螺栓處可予埋200×200mm，厚16mm的鋼板。如用戶希望水槽貯水量加大，可訂貨說明。
選用注意事項
本系列冷卻塔適用于最冷月平均氣溫不低于-10℃的地區。氣溫過低時使用，應考慮管路及水槽的結冰問題，特別是冬季間斷運行過程中，水泵直接山塔的水槽內吸水的循環系統，更應該考慮避免凍結的問題，必要時水槽內加電熱管。
本產品熱水溫度不得超過65℃。如超過65℃時，訂貨應提出水溫要求，以便選材時考慮。如有阻燃、或難燃要求的，應根據當地消防部門對玻璃鋼氧指數的要求進行生產，應該由用戶事前提出，，對安裝在屋頂上的橫流塔，建議用戶選用阻燃性玻璃鋼。目前，我公司根據各城市消防部門的要求，已生產有“難燃性”玻璃鋼冷卻塔，其玻璃鋼的氧氣指數可分別達到≥35或≥31。
進水管由兩邊分別裝設，并連接到配水箱，用戶應在接管處設置閥門，以供調節流量用，進水管可以由下面的干管引入，也可以把干管放在塔上，這時其管道支架應落在冷卻塔側的梁上。出水管可選任一進風方向，由塔底出水箱接上，不得山側板方向接山。
配水箱的配水孔按名義流量開孔，如實際水量超過名義流量25%應通知制造廠。
冷卻塔的風機葉片，安裝及使用時，印軺整風筒，并使葉尖與塔壁間隙相等，不少于10mm，葉片角度調整一致，電流不得超過電機的額定電流，最好為0 .9-0.93額定電流。調整葉片的方法應在靠近的葉尖150mm處，每根葉片的前后兩緣分別做一標志，再由支架下弦分別測每根葉片前后兩邊緣的距離，以計算出各葉片前后兩邊緣的距離，以計算出葉片前后緣的高差，通過數次調整，高差一致為合格。
技術規格
|
型號
|
冷卻水量m3/h
|
風機直徑mm
|
電機功率kW
|
風機轉速r/min
|
風機型號
|
風機風量m3/h
|
全壓Pa
|
靜壓kPa
|
自重t
|
運行重t
|
噪音dB(A)
|
|
TLX-GFHL800
|
800
|
4700
|
30
|
240
|
F47
|
70萬
|
132
|
98
|
11.20
|
21.34
|
75
|
|
TLX-GFHS800
|
8.70
|
97
|
|
TLX-GFHL1000
|
1000
|
4700
|
37
|
240
|
F47
|
84萬
|
148
|
95
|
12.70
|
24.75
|
75
|
|
TLX-GFHS1000
|
11.20
|
128
|
|
TLX-GFHL1200
|
1200
|
5460
|
45
|
165
|
F55
|
97萬
|
148
|
95
|
14.45
|
26.56
|
75
|
|
TLX-GFHS1200
|
12.12
|
168
|
|
TLX-GFHL1500
|
1500
|
6000
|
55
|
165
|
F60
|
128萬
|
157
|
110
|
15.26
|
32.37
|
75
|
|
TLX-GFHS1500
|
13.50
|
275
|
|
TLX-GFHL2000
|
2000
|
7000
|
75
|
149
|
F70
|
165萬
|
160
|
110
|
16.70
|
38.32
|
78
|
|
TLX-GFHS2000
|
14.10
|
336
|
|
TLX-GFHL2500
|
2500
|
8000
|
90
|
149
|
F80
|
210萬
|
164
|
110
|
19.12
|
56.42
|
78
|
|
TLX-GFHS2500
|
15.77
|
435
|
|
TLX-GFHL3000
|
3000
|
8500
|
110
|
149
|
F85
|
223萬
|
170
|
120
|
25.27
|
70.50
|
79
|
|
TLX-GFHS3000
|
21.00
|
502
|
|
TLX-GFHL3500
|
3500
|
8500
|
132
|
149
|
F85
|
243萬
|
170
|
116
|
33.54
|
84.62
|
79
|
|
TLX-GFHS3500
|
26.08
|
550
|
|
TLX-GFHL4000
|
4000
|
9140
|
160
|
110
|
F92
|
260萬
|
170
|
120
|
41.20
|
98.70
|
79
|
|
TLX-GFHS4000
|
31.23
|
674
|
|
TLX-GFHL4500
|
4500
|
9140
|
185
|
110
|
F92
|
290萬
|
170
|
120
|
54.23
|
723
|
80
|
|
TLX-GFHS4500
|
34.74
|
723
|
|
TLX-GFHL5000
|
5000
|
10000
|
200
|
110
|
F100
|
320萬
|
170
|
120
|
61.25
|
772
|
80
|
|
TLX-GFHS5000
|
45.29
|
772
|
注：1、設備重量以單塔為單位；
2、設備重量欄中，自重為生產廠供貨產品重量；
3、砼體積是水池基礎面±0.00標高以上部分砼框架結構體積；
4、砼的比重以2.6t/m3計，運行重是±0.00標高以上整個塔運行時的重量；
5、本公司可對用戶的特殊工藝要求進行另行設計。
鋼制框架結構橫流式冷卻塔外形圖
鋼制框架結構橫流式冷卻塔外形尺寸
|
型號
|
A
|
B
|
H
|
H1
|
A1
|
B1
|
L1
|
L2
|
T
|
DN
|
|
TLX-GFHL800
|
7800
|
12000
|
7800
|
4600
|
3400
|
1800
|
3450
|
3150
|
3400
|
200
|
|
TLX-GFHL1000
|
8500
|
12000
|
7800
|
4900
|
3750
|
1800
|
3950
|
3650
|
3750
|
200
|
|
TLX-GFHL1200
|
9200
|
13500
|
8030
|
5900
|
4100
|
2000
|
3950
|
3650
|
4100
|
250
|
|
TLX-GFHL1500
|
10000
|
15000
|
8400
|
6900
|
2250
|
2000
|
3950
|
3650
|
4500
|
250
|
|
TLX-GFHL2000
|
11000
|
16000
|
9530
|
6900
|
2500
|
2500
|
3950
|
3650
|
5000
|
300
|
|
TLX-GFHL2500
|
13000
|
17000
|
10030
|
6900
|
3000
|
2500
|
3950
|
3650
|
6000
|
350
|
|
TLX-GFHL3000
|
13000
|
18000
|
10030
|
7400
|
3000
|
3000
|
4250
|
3950
|
6000
|
400
|
|
TLX-GFHL3500
|
15000
|
18000
|
11030
|
7400
|
3500
|
3000
|
4250
|
3950
|
7000
|
400
|
|
TLX-GFHL4000
|
17000
|
20000
|
11030
|
7800
|
4000
|
3250
|
4250
|
3950
|
8000
|
450
|
|
TLX-GFHL4500
|
18000
|
20000
|
11030
|
7800
|
4250
|
3250
|
4250
|
3950
|
8500
|
450
|
|
TLX-GFHL5000
|
19000
|
21000
|
12170
|
8040
|
4500
|
3250
|
4250
|
3950
|
9000
|
500
|

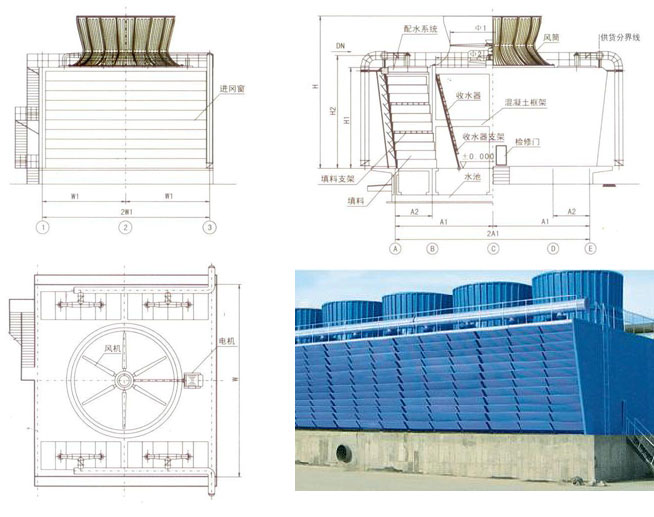

混凝土框架結構橫流式冷卻塔外形圖
混凝土框架結構橫流式冷卻塔外形尺寸
|
型號
|
W
|
W1
|
H
|
H1
|
H2
|
A1
|
A2
|
Φ1
|
Φ2
|
DN
|
|
TLX-GFHS800
|
8720
|
3350
|
7800
|
4600
|
5150
|
3760
|
1800
|
4730
|
5280
|
200
|
|
TLX-GFHS1000
|
9950
|
3730
|
8200
|
4900
|
5450
|
4375
|
1800
|
4730
|
5280
|
200
|
|
TLX-GFHS1200
|
10930
|
3940
|
9390
|
6690
|
7440
|
4840
|
2000
|
5580
|
6200
|
250
|
|
TLX-GFHS1500
|
13850
|
4400
|
9990
|
6990
|
7740
|
6300
|
2500
|
6120
|
7200
|
250
|
|
TLX-GFHS2000
|
16110
|
5100
|
10390
|
6990
|
7790
|
7430
|
2980
|
7120
|
8500
|
300
|
|
TLX-GFHS2500
|
17530
|
5480
|
11920
|
8170
|
9020
|
8030
|
2980
|
8120
|
9600
|
350
|
|
TLX-GFHS3000
|
18130
|
6450
|
12220
|
8170
|
9020
|
8330
|
2980
|
8600
|
10200
|
400
|
|
TLX-GFHS3500
|
18130
|
7300
|
12220
|
8170
|
9050
|
8330
|
2980
|
8600
|
10200
|
400
|
|
TLX-GFHS4000
|
19130
|
7800
|
13440
|
9190
|
10120
|
8730
|
2980
|
9220
|
11000
|
450
|
|
TLX-GFHS4500
|
19130
|
8300
|
13440
|
9190
|
10120
|
8730
|
2980
|
9220
|
11000
|
450
|
|
TLX-GFHS5000
|
20130
|
9000
|
13940
|
9190
|
10240
|
9230
|
2980
|
10140
|
12000
|
500
|
|
