功能與用途
TLX-DZ-T型自動排污過濾器適用于各種供水系統、工藝水系統及工業冷卻水系統，特別是24小時連續運行的不停機系統，可以濾去水中的各種機械雜質，確保系統設備的安全可靠運行。
設備結構與工作原理

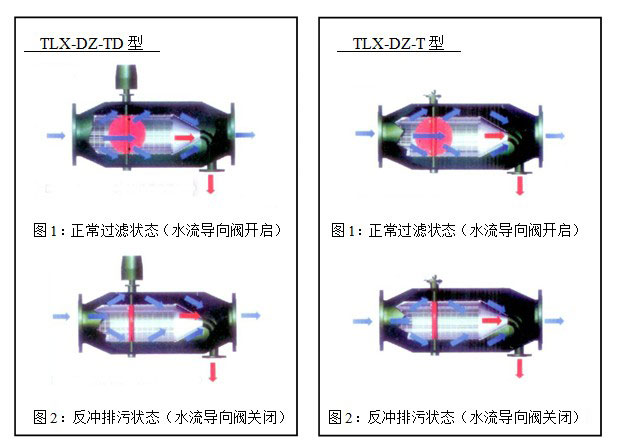

TLX-DZ-T型自動排污過濾器主要由優質碳鋼筒體、特殊結構的不銹鋼楔形濾網、碟閥處于開啟狀態，水流由入口進入過濾器，經過濾網過濾器到出口（見圖1）。當過濾器需要排污時，關閉碟閥，找開排污閥，水流經濾網前半段過濾，部分水流由出口流入系統，剩余水流由濾網后半段外側流入內側，經排污口出，起到反向自動沖洗濾網的作用（見圖2）。這樣整個沖洗過程系統可正常運行，無需停機。
TLX-DZ-TD型電動排污過濾器是將碟閥轉動手柄，改成電動型，按設定時間要求實現自動清洗排污，此時排污口須裝電磁閥或電動閥，開啟電機實現聯動，并配有自動控柜，相關尺碼同TLX-DZ-T型的規格型號與技術參數。
TLX-DZ-TQ型氣動排污過濾器是將碟閥轉動手柄改成氣動型，按設定時間要求實現自動清洗排污，此時排污口裝氣動閥，開啟關閉實現聯動，并配有自動控柜，相關尺寸同TLX-DZ-T型的規格、型號及技術參數。
過濾器筒體可根據要求，內外表面復合鋁、鋅、塑料等材質以達到不同使用要求。
安裝與使用
TLX-DZ-T型自動排污過濾器宜水平或垂直安裝，當垂直安裝時，水流方向應該自上而下；安裝時應注意外殼上箭頭方向幾須與水流方向一致，正常運行時，碟閥處于開啟狀態，當需要排污時，關閉碟閥，打開排污閥直至排出水質變清為止，關閉排污閥，開啟碟閥，即完成排污過程。
規格型號與技術參數
|
型號規格
|
進出口尺寸
|
A
mm
|
B
mm
|
L
mm
|
重量
kg
|
D
mm
|
****流量
t/h
|
|
mm
|
in
|
|
TLX-DZ-2TA
|
50
|
2
|
200
|
130
|
300
|
21
|
25
|
19
|
|
TLX-DZ-2TB
|
410
|
∕
|
340
|
13
|
|
TLX-DZ-2.5TA
|
65
|
2.5
|
200
|
130
|
300
|
23
|
25
|
28
|
|
TLX-DZ-2.5TB
|
410
|
∕
|
340
|
15
|
|
TLX-DZ-3TA
|
80
|
3
|
260
|
150
|
360
|
29
|
25
|
50
|
|
TLX-DZ-3TB
|
500
|
∕
|
400
|
18
|
|
TLX-DZ-4TA
|
100
|
4
|
300
|
180
|
410
|
40
|
40
|
80
|
|
TLX-DZ-4TB
|
580
|
∕
|
470
|
25
|
|
TLX-DZ-5TA
|
125
|
5
|
320
|
220
|
450
|
59
|
40
|
125
|
|
TLX-DZ-5TB
|
640
|
∕
|
530
|
39
|
|
TLX-DZ-6TA
|
150
|
6
|
380
|
240
|
520
|
81
|
50
|
180
|
|
TLX-DZ-6TB
|
730
|
∕
|
610
|
55
|
|
TLX-DZ-8TA
|
200
|
8
|
400
|
280
|
560
|
120
|
50
|
320
|
|
TLX-DZ-8TB
|
900
|
∕
|
750
|
85
|
|
TLX-DZ-10TA
|
250
|
10
|
500
|
320
|
700
|
197
|
50
|
490
|
|
TLX-DZ-10TB
|
1050
|
∕
|
900
|
134
|
|
TLX-DZ-12TA
|
300
|
12
|
650
|
350
|
900
|
220
|
65
|
710
|
|
TLX-DZ-12TB
|
1300
|
∕
|
1100
|
178
|
|
TLX-DZ-14TA
|
350
|
14
|
670
|
370
|
940
|
310
|
65
|
970
|
|
TLX-DZ-14TB
|
1450
|
∕
|
1250
|
266
|
|
TLX-DZ-16TA
|
400
|
16
|
720
|
420
|
1020
|
520
|
65
|
1260
|
|
TLX-DZ-16TB
|
1600
|
∕
|
1350
|
337
|
|
TLX-DZ-18TA
|
450
|
18
|
870
|
460
|
1125
|
550
|
100
|
1590
|
|
TLX-DZ-18TB
|
1800
|
∕
|
1500
|
445
|
|
TLX-DZ-20TA
|
500
|
20
|
995
|
550
|
1375
|
640
|
100
|
1970
|
|
TLX-DZ-20TB
|
2000
|
∕
|
1650
|
603
|
|
TLX-DZ-24TA
|
600
|
24
|
1140
|
600
|
1600
|
860
|
150
|
2850
|
|
TLX-DZ-24TB
|
2200
|
∕
|
1800
|
797
|
|
